在ATX 3.1电源已几乎完全普及的当下,GAMEMAX推出了一款特别的产品,GAMEMAX MAX PB系列。该系列电源拥有550W、650W、750W以及850W四种规格,虽然在效能方面它们只有铜牌水平,但其动态性能方面支持ATX 3.1规范。而本次我们评测的样品是GAMEMAX MAX P750B。

GAMEMAX MAX P750B电源为铜牌效能产品,支持ATX 3.1规范,带有一个额定功率为450W的原生16Pin接口。但非常有意思的是,这款电源使用了全日系电解电容设计,且为用户配备了压纹线,上述两个配置目前部分主流级金牌电源都未普及。


GAMEMAX MAX P750B电源外观赏析:

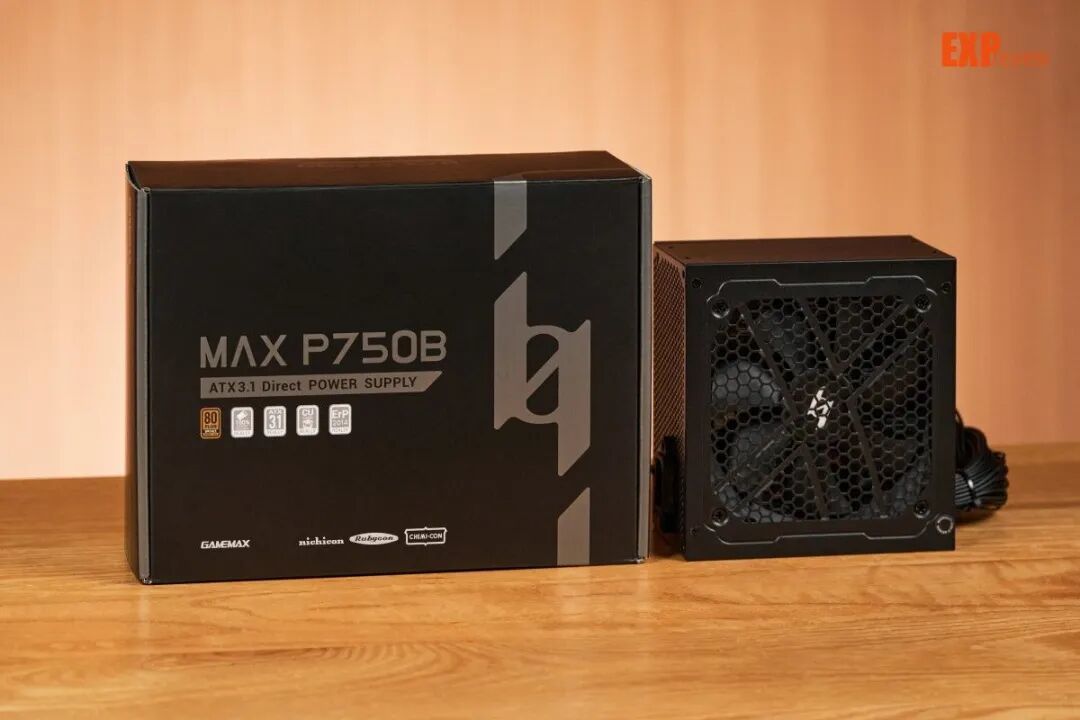

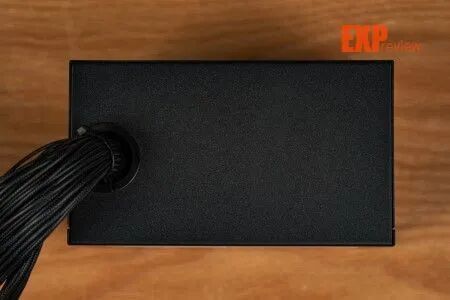

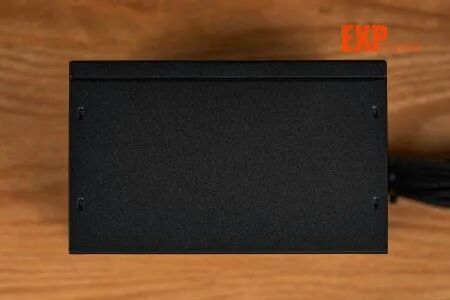

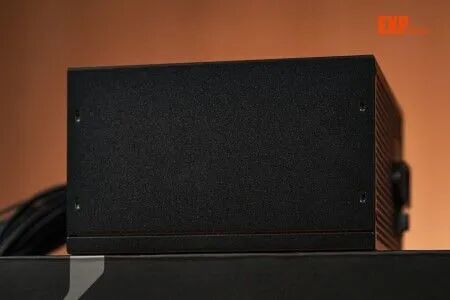

作为一款定位入门级的铜牌效能产品,GAMEMAX MAX P750B电源的外观造型设计肯定是相对简洁的。其机体外壳仅是一个纯黑的长方体铁盒,机身两侧亦没有刻字或贴纸等方式的装饰。

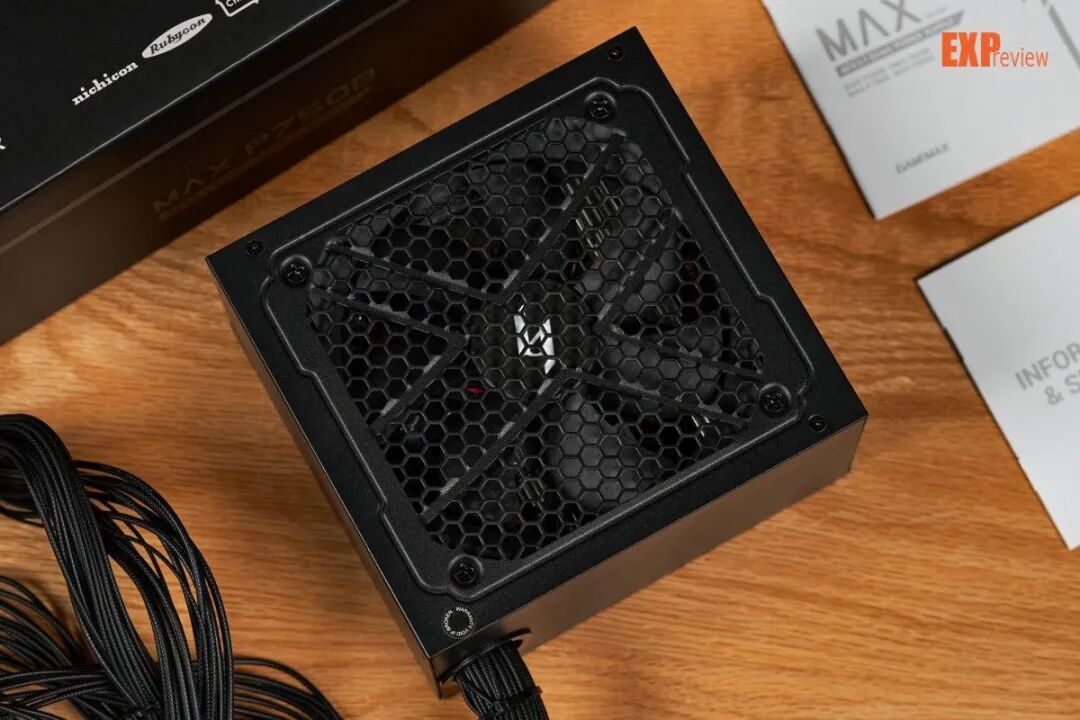

不过这款电源的风扇格栅和顶盖使用了一体化设计,而且格栅做了一个类“X”的立体造型,透过格栅可以看到风扇轴心位置亦贴有系列LOGO。

GAMEMAX MAX P750B电源的三维尺寸为140×150×86 mm,机身重量约为1.23kg。

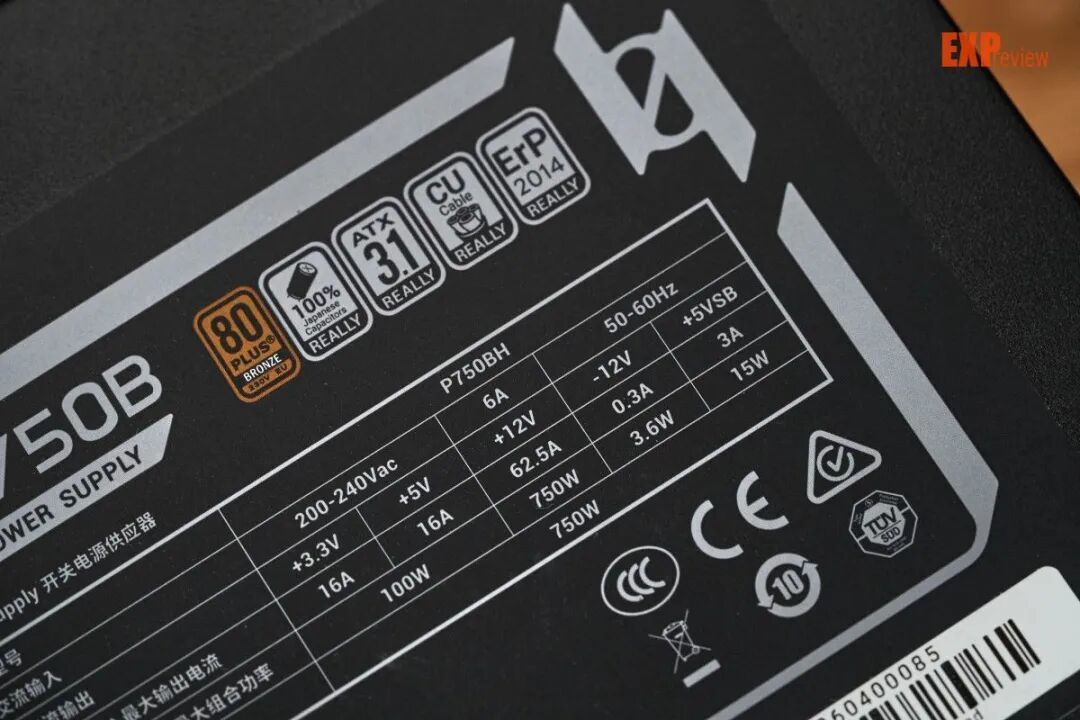

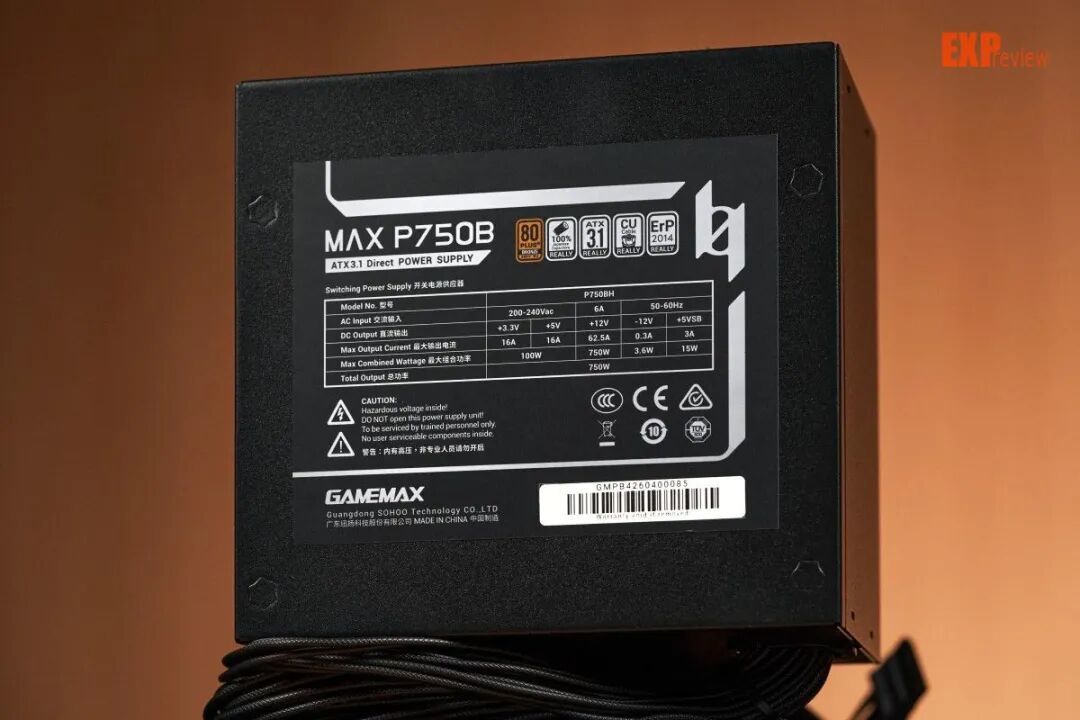

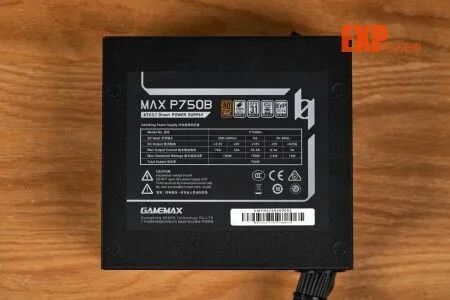

GAMEMAX MAX P750B电源铭牌贴在机身背面,由此可知该电源的额定功率为750W,采用单路+12V输出设计,其中+12V输出电流为额定62.5A,相当于功率750W,可满足当代主流乃至高端PC平台的用电需求;+5V和+3.3V的额定电流为16A,联合输出最大功率为100W;+5V待机与-12V的额定电流则分别为3.0A与0.3A,基本满足多数主流平台的使用需求。

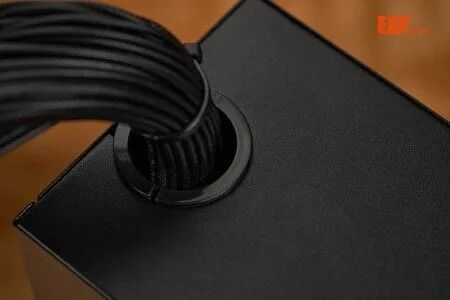

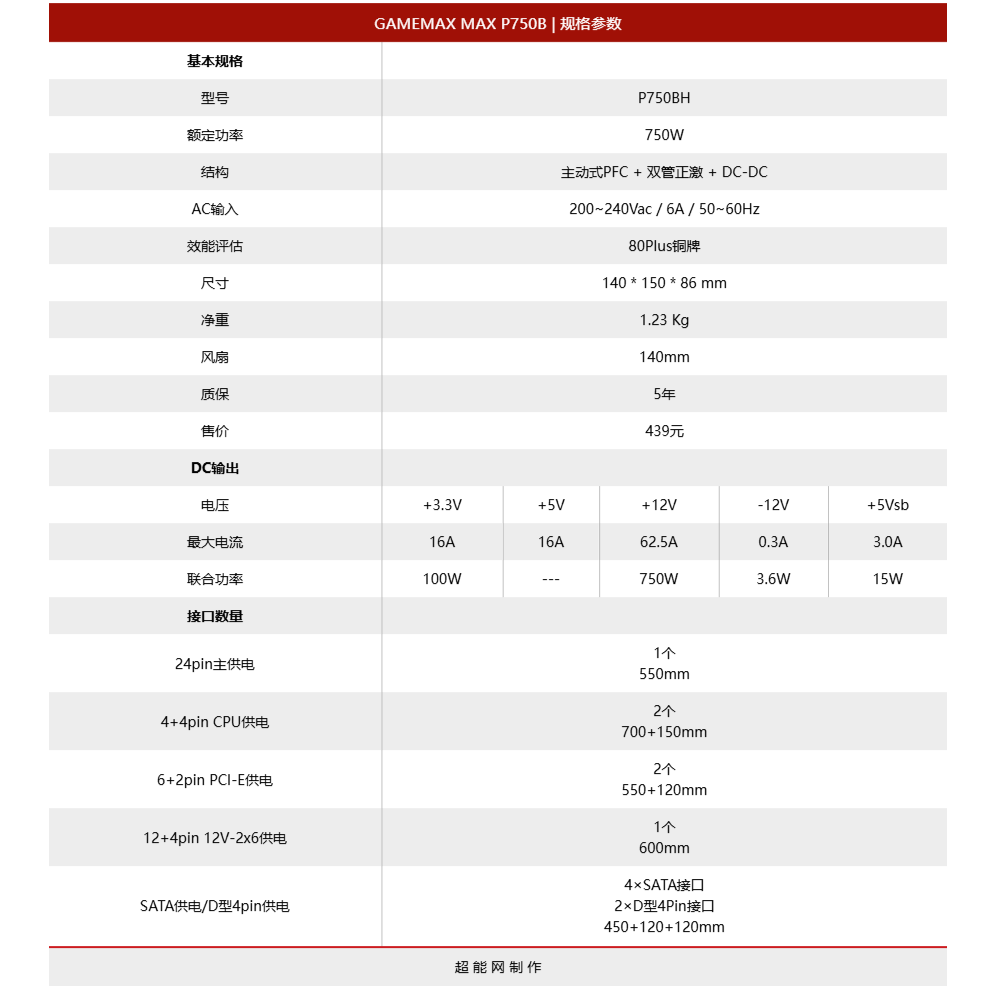

线缆配置方面,GAMEMAX MAX P750B电源虽然使用了原生直接出设计,但其配备了柔软度和质感更强的压纹线,为用户提供有1条24Pin主板供电线(550mm)、2条8Pin CPU供电线(700+150mm)、1条12+4pin 12V-2x6供电线(600mm),1条使用“一拖二”设计的8Pin PCI-E供电线(550+120mm),共提供有2个8pin PCI-E接口,2条采用了“一分三”设计的SATA/D型4Pin接口供电线(450+120+120mm),共提供有4个SATA接口和2个D型4pin供电接口。
此外,值得一提的是这款电源的线材使用了35股纯铜绞线设计,使用千分尺量得其单股线径为0.138mm,测试样品取自24Pin的+12V供电线。


GAMEMAX MAX P750B电源拆解赏析:
GAMEMAX MAX P750B电源配备的散热风扇来自鸿华,具体型号为HA1225M12F-Z,使用7扇叶设计,电机规格为DC 12V 0.45A,目前较多主流价位的电源都是使用这款风扇。其最大转速可达2049RPM,最大静压可达2.46mmH2O,最大风量可达82CFM。

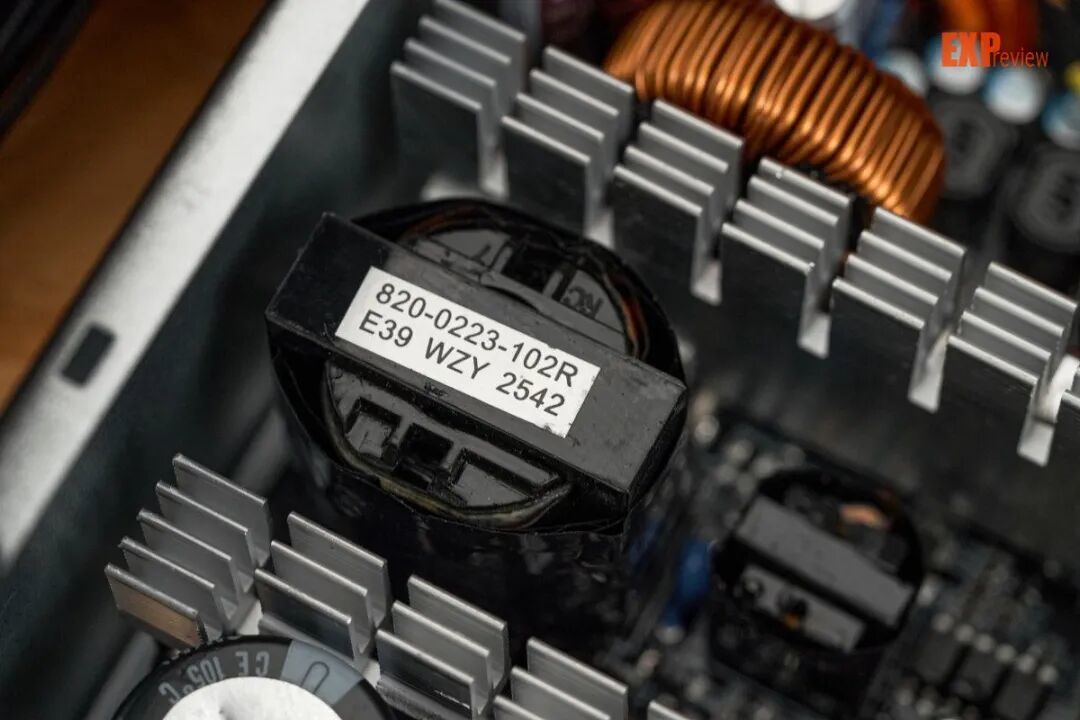

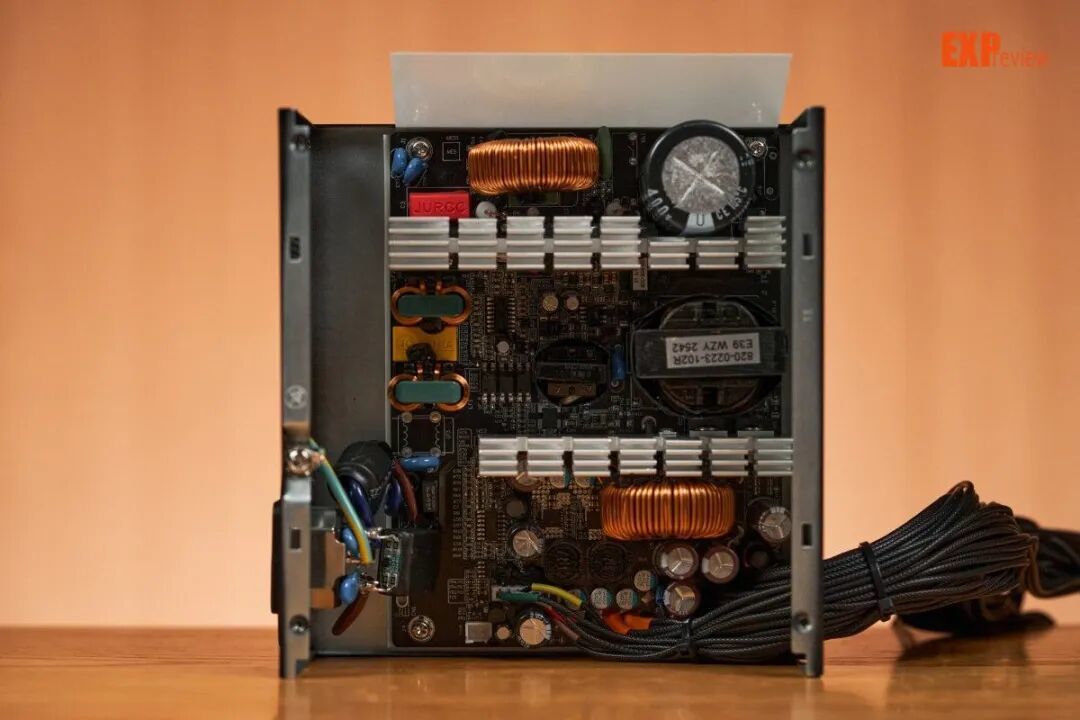

GAMEMAX MAX P750B电源基于主动式PFC+双管正激+DC-DC架构打造,相对于LLC谐振,双管正激拓扑在铜牌电源里更加常见。电源所有元器件都布置在PCB正面,其PFC主控采用了CM6800UX,双管正激驱动芯片为EST2915HP,同时电源内部的DC-DC模块附件还设计有一颗监控ICGR8329E,可电源提供保护功能。

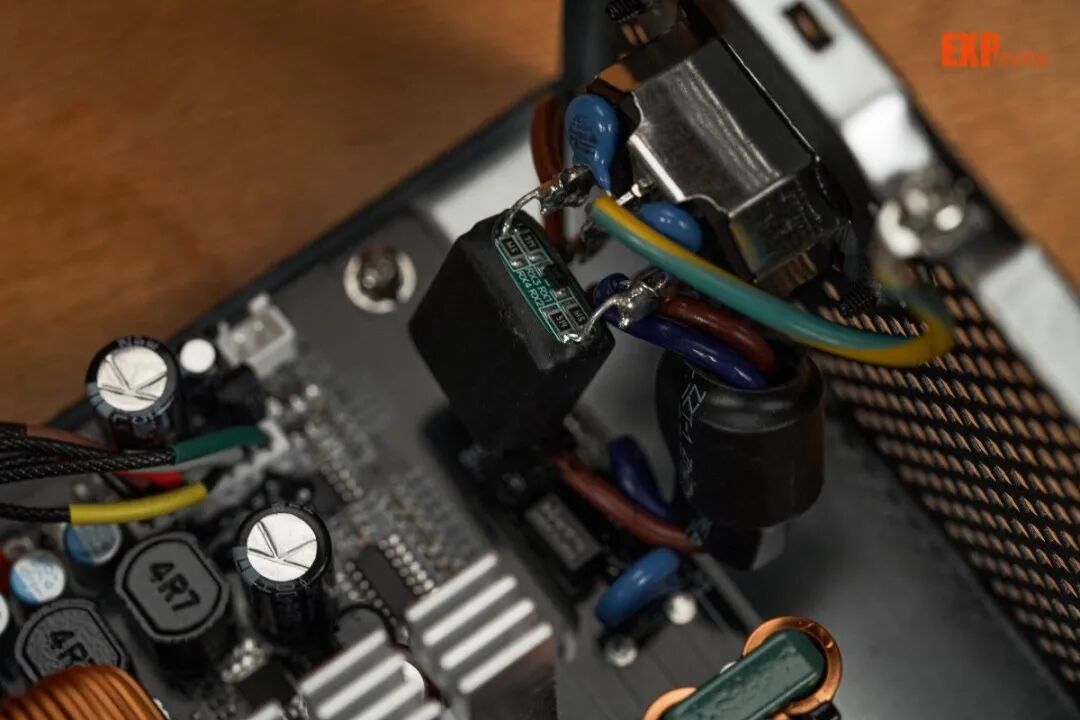

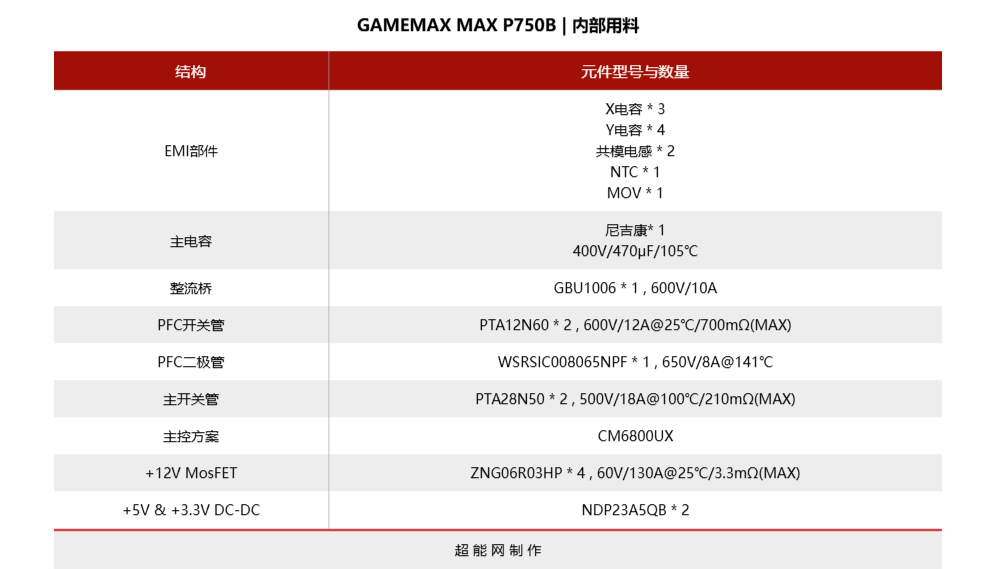

该电源配备完整的EMI电路, 配置有2对Y电容、3个X电容和2个共模电感,MOV与NTC齐全,其中NTC位于主电容旁边,但未配备继电器。

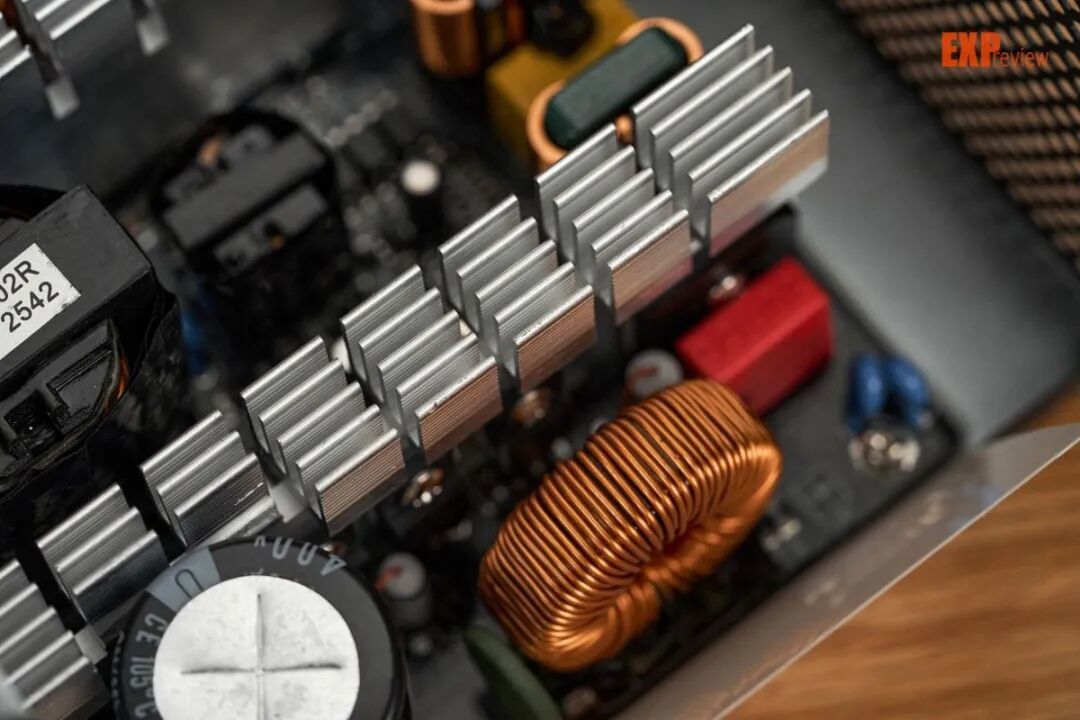

电源配置有1个整流桥,具体型号为GBU1006(600V/10A);PFC电路则配置有2个开关管与1个二极管,其中PFC开关管的具体型号为PIP的PTA12N60(600V/12A@25℃/700mΩ(MAX)),二极管具体型号为WSRSIC008065NPF(650V/8A@141℃);主开关管有2个,布置在主电容旁,具体型号为PIP的PTA28N50(500V/18A@100℃/210mΩ(MAX)),上述所有元器件共用一块散热片。

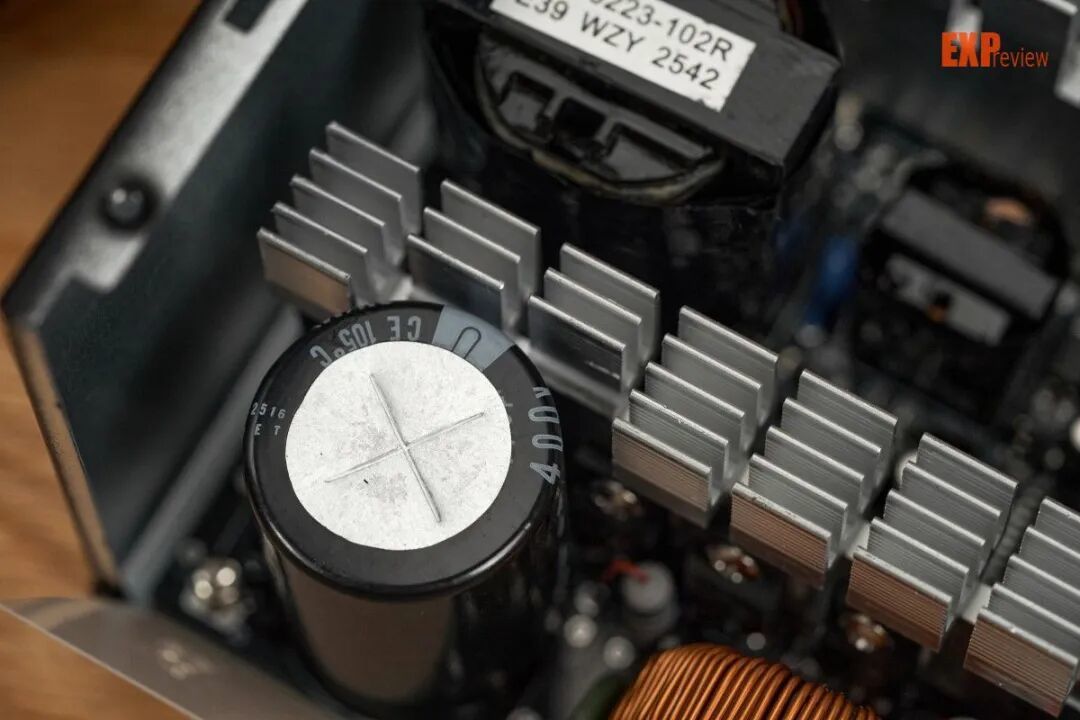

主电容方面,这款电源配备了一颗nichicon(尼吉康)的电解电容,具体规格为400V/470μF@105℃,观察其余滤波电容可以发现它们都来自Nippon、红宝石等日系一线品牌。

电源的+12V输出电路配置有4个MosFET,每2个一组,布置在主变压器旁且设计有独立散热片。而MosFET的具体型号为ZNG06R03HP(60V/130A@25℃/3.3mΩ(MAX)),整流管与续流管各配置有2个。

电源DC-DC模块布置在模组线接口旁,配有2个封闭式电感,使用了集成有控制功能以及MosFET的NDP23A5QB,其是一款高效率、单片同步降压DC/DC转换器,输入电压范围为7.5V至30V,可提供3V至25V的可调输出电压,最大连续输出电流为18A,峰值输出电流为23A。


性能测试
因为GAMEMAX MAX P750B电源的工作电压范围是200-240V,亦是我们俗称的230V ONLY电源,因此该电源的性能测试均在230V 50Hz的输入环境下进行。
静态均衡负载与ATX 3验证

GAMEMAX MAX P750B电源的额定功率为750W,OPP过功率保护均约为1188W,约为额定功率的158%,安全余量较为充足,+12V、+5V与+3.3V的OCP过电流保护功能均正常工作,+12V OCP约为94.5A,而+5V和+3.3V的OCP则约为24A左右。

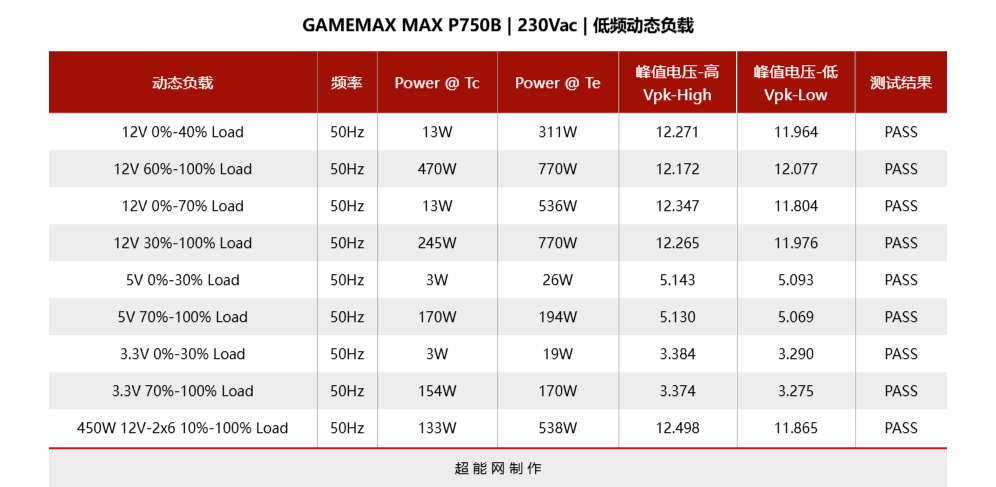

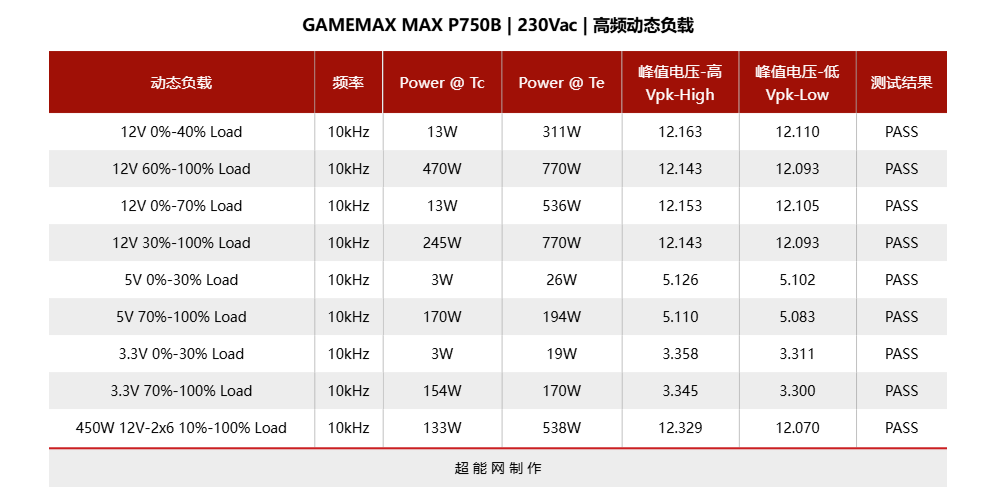

虽然时一款入门级的铜牌电源,但GAMEMAX MAX P750B在动态负载方面,无论是10kHz高频又或者是低频50Hz下的各路输出都能很好地控制峰值电压,各组输出均无电压过冲的情况。不过需要注意的是,这款电源的16Pin接口额定功率为450W,所以它是不能点亮RTX 5090系列的,不过从实际装机情况考虑,绝大部分RTX 5090系列的用户应该也不会考虑这款电源了。

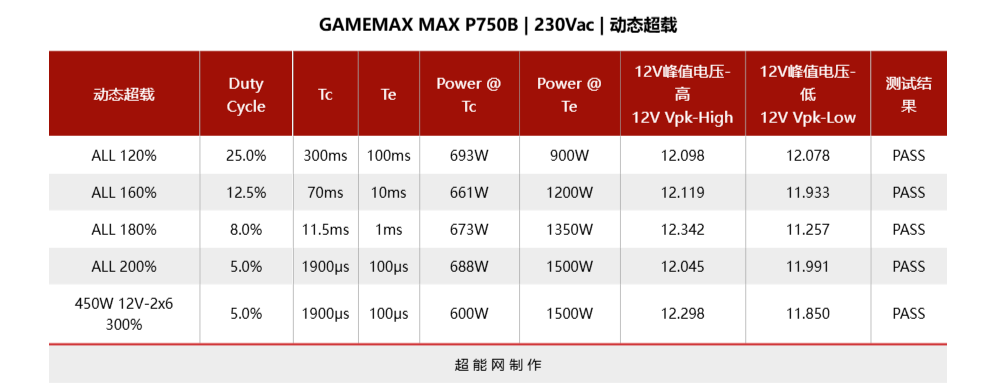

而在ATX 3.1规格验证上,目前业内比较重视的参数主要是2%轻载输出的转换效率,以及在120%、160%、180%、200%瞬时动态输出下的峰值功率表现。经测定GAMEMAX MAX P750B电源在2%轻载也就是15W输出时,转换效率均可达到69.48%,非常接近Intel ATX 3.1的标准值(70%),作为一款750W的电源来说该表现可以说是非常优秀,动态峰值功率的测试也全部通过,可以判定此款电源符合ATX 3规格要求。
转换效率

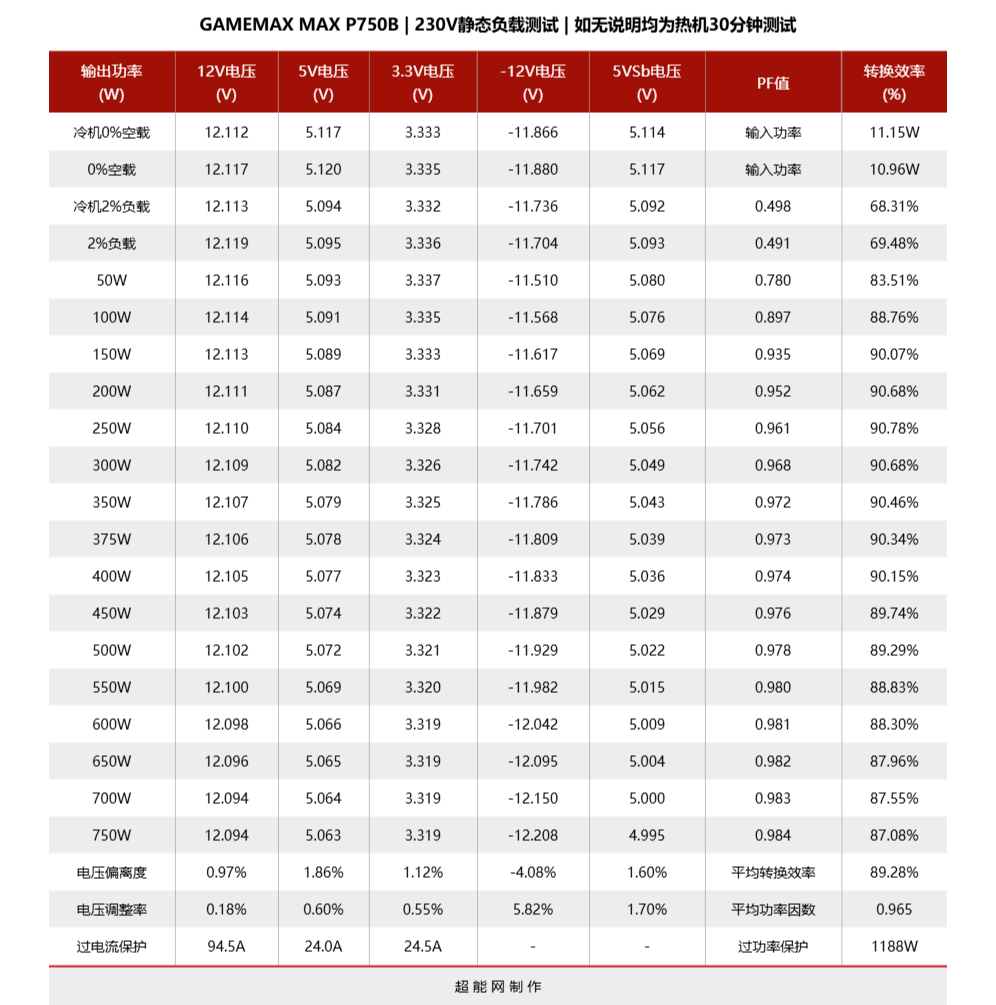

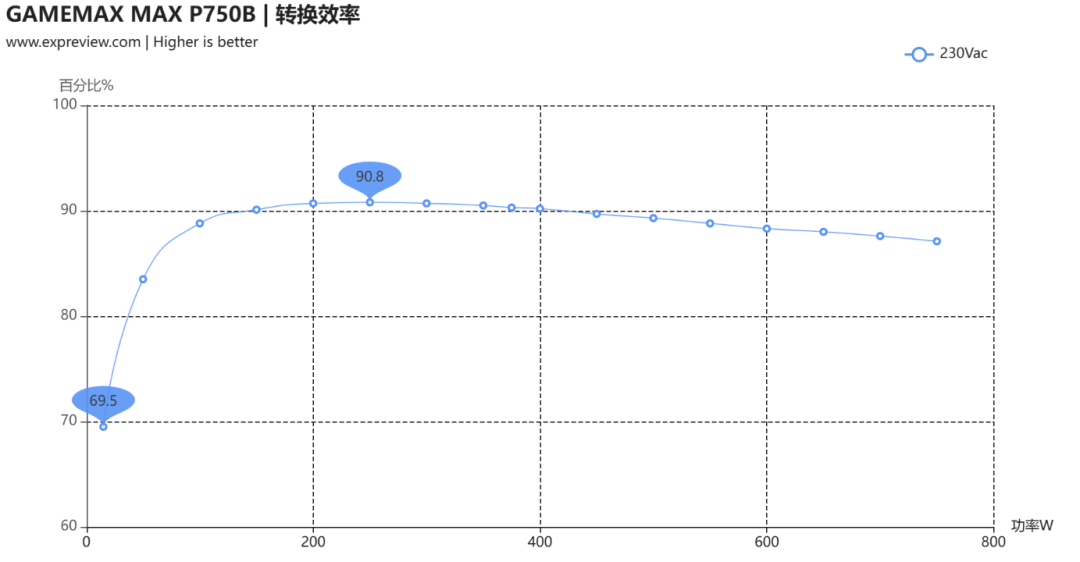

至于实际转换效率方面,GAMEMAX MAX P750B电源输出50W功率时的转换效率为83.5,输出150W时转换效率略高于90%,最高转换效率发生在输出250W时,具体数值为90.8%,满载转换效率为87.1%,整体平均效率为89.28%,整体效能水平符合铜牌电源水准。
待机效率

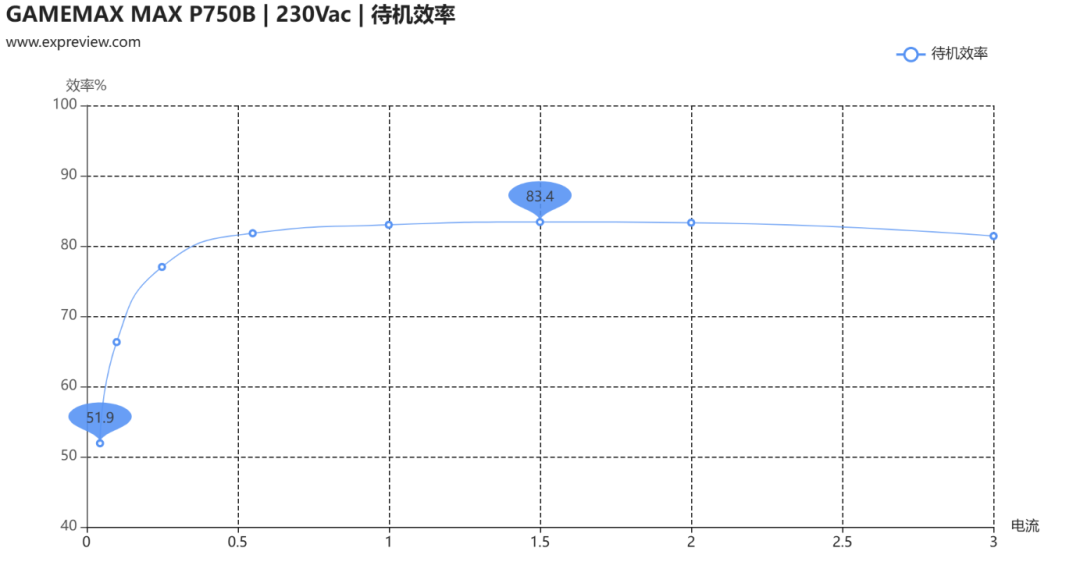

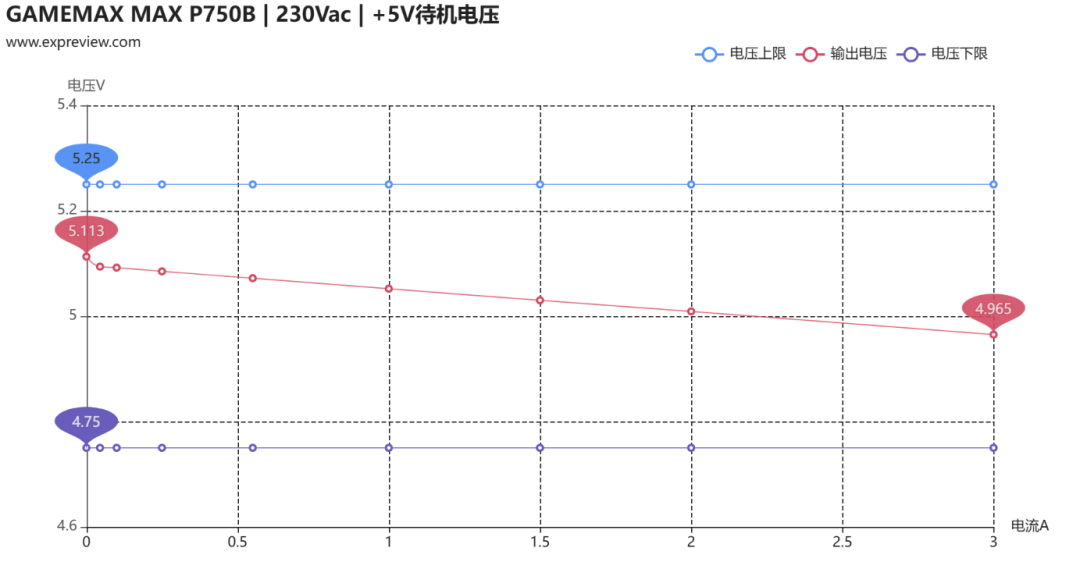

按照目前PC电源行业的常用标准,+5VSb待机在100mA/250mA/1A的负载下转换效率需要高于50%、60%、70%,空载待机功率小于1W。待机效率方面,GAMEMAX MAX P750B电源符合行业主流水准且各点位都留有非常充足的余量,表现非常优秀,其空载待机输入为0.15W,输出电压均在达标范围内。


电压稳定性

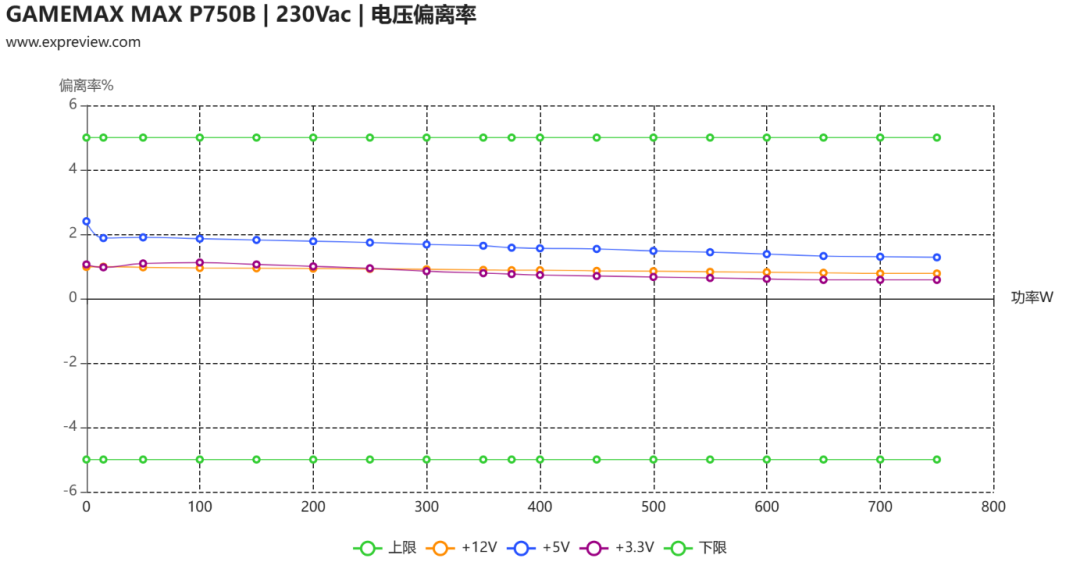

电压稳定性是GAMEMAX MAX P750B电源在性能部分最亮眼的环节,从以下的曲线图可以看到,GAMEMAX MAX P750B电源三路输出电压的偏离度曲线并未随着负载的增加而出现明显下降趋势,虽然+5V空载电压偏高,但50W负载后电压偏离度曲线依旧相对平直,落实到具体数值方面,这款电源的+12V、+5V以及+3.3V的电压偏离度分别为0.18%、0.60%以及0.55%,达到了高端电源的水准,而偏离度方面则分别为0.97%、1.86%以及1.12%。

输出纹波
纹波和噪声是电源直流输出里夹杂的交流成分,如果用示波器观察,就会看到电压上下轻微波动,像水波纹一样,所以称之为纹波。按照Intel ATX 3电源设计指南要求,+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。
我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容,对电源进行满载纹波的测量,以低频下的纹波峰峰值作为打分基准。
在新天梯榜的评分体系中,电源的230V +12V纹波≤20mV,+5V&+3.3V纹波≤10mV后,便可在输出纹波项目中获得满分评价。

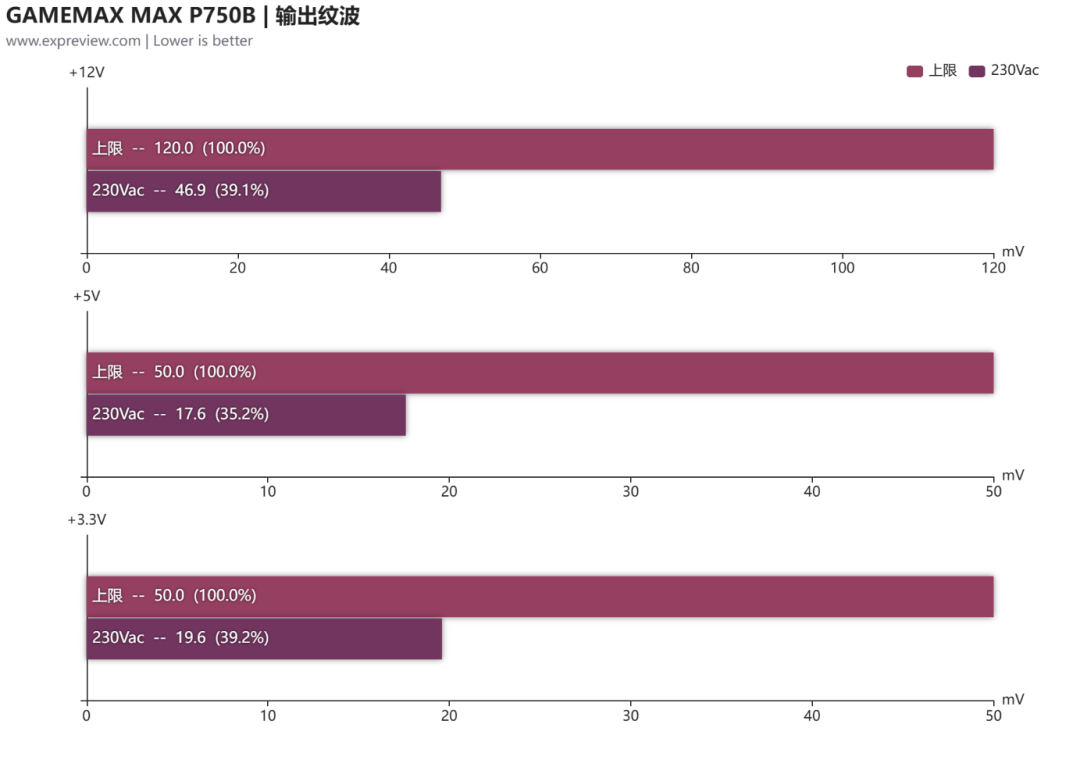

输出纹波方面GAMEMAX MAX P750B电源的表现就没有电压稳定性环节那么亮眼了,根据实机测试数据,GAMEMAX MAX P750B电源的+12V、+5V以及+3.3V的单路满载纹波分别是46.9mV、17.6mV以及19.6mV,虽说距离ATX 3规定的上限有较多余量,但相较于我们的满分线还有较大距离,不过考虑到这只是一款入门级的铜牌电源,该表现亦在意料之中。
交叉负载
交叉负载测试项目我们基于Intel ATX 3.1和SSI EPS12V 2.92电源设计指导的要求制定,但需要值得注意的是我们并非原封照搬设计规范,而只选择其中比较有实际意义的4个测试点作为评估项目,另有8个拉偏项目则作为参考数据,不纳入最终评分。
这8个点的意义分别为:
A:整机最小负载;
B:辅路最大负载、12V最小负载,例如多个机械硬盘同时启动的情况;
C:辅路最大负载、整机满载;
D:12V最大负载、辅路最小负载,例如使用单个固态硬盘运行3D游戏的情况;
E:12V负载拉偏,其余为0A输出;
F:5V负载拉偏,其余为0A输出;
G:3.3V负载拉偏,其余为0A输出;
H:整机空载;
交叉负载的测试与前面的均匀负载测试的评判标准一致,电压偏离额定值越少越好,各路偏离率允许的值都为±5%。

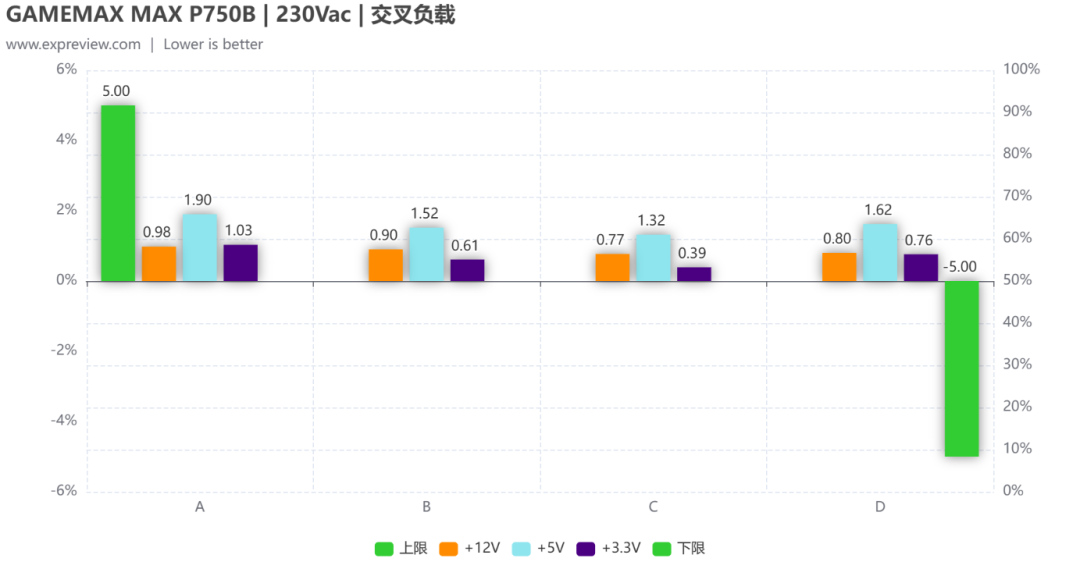

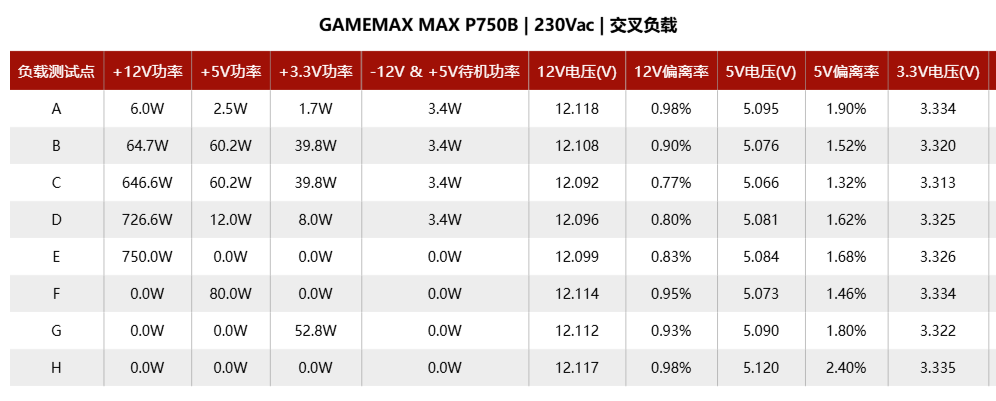

而在模拟实机工况的交叉负载测试中,GAMEMAX MAX P750B延续了静态均衡测试中的优秀表现,三路输出的最高点和最低点落差不大,且三路输出的变化趋势保持相同。

保持时间
掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间,我们测量的是+12V、+5V、+3.3V和Power-OK(Power-Good)信号的保持时间。
SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下DC输出保持时间不小于18ms,Power-OK信号的保持时间不小于17ms;Intel ATX 3则是要求是电源在100%的负载下DC输出保持时间应该不小于12ms,Power-OK信号的保持时间不小于11ms。
掉电保持时间如此受关注,是因为其很大程度上关系到硬件的寿命,Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况,而各路电压保持18ms或者更长的时间,是为了在掉电发生时各个硬件能够做出应急处理,比如机械硬盘的磁头归位 、SSD的掉电保护。

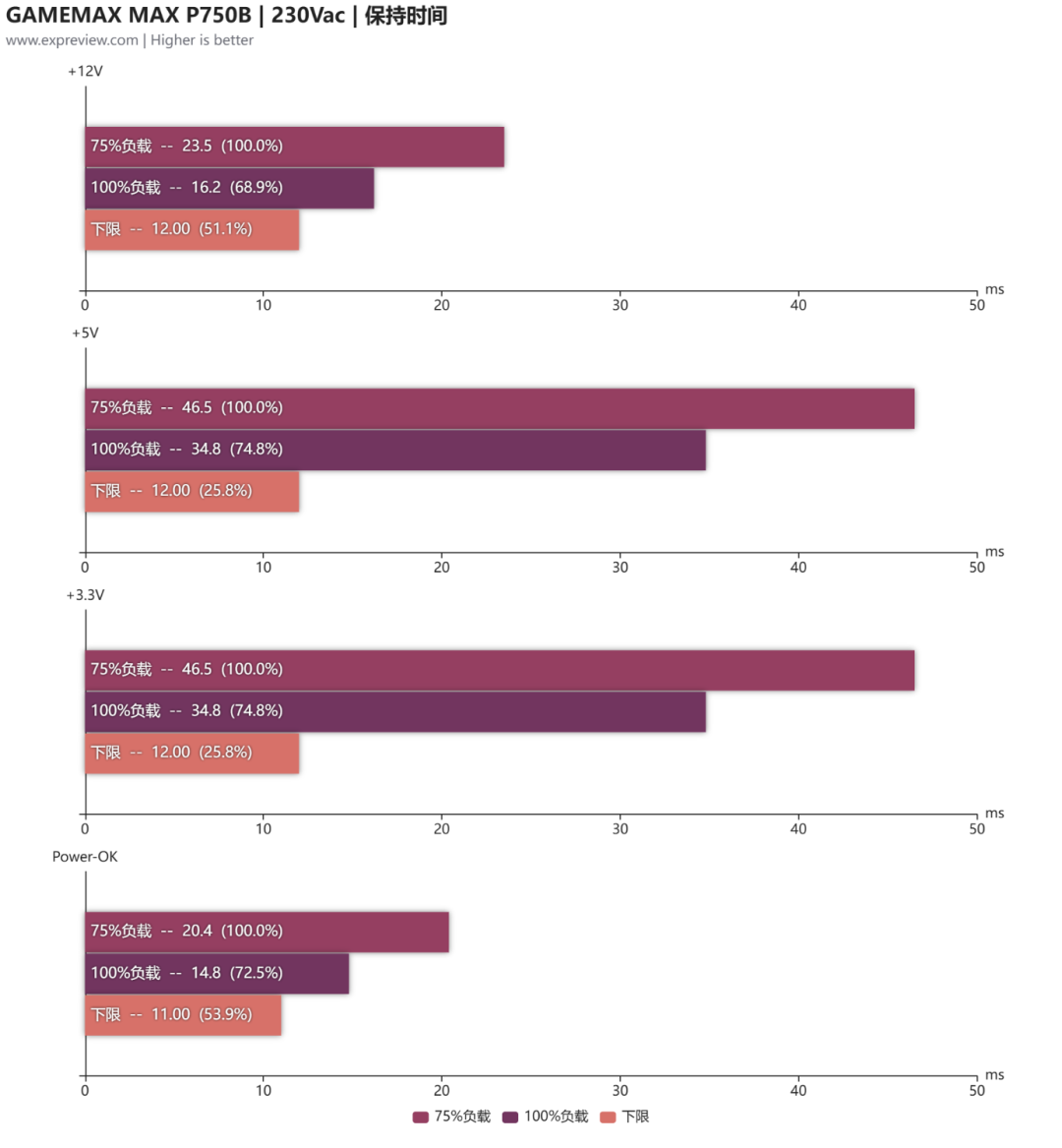

GAMEMAX MAX P750B电源的保持时间是在75%负载(DC输出562.5W)和100%负载(DC输出750W)的情况下测得。在新天梯榜的评分体系中,当电源的满载保持时间符合跟为严苛的ATX 3.0标准(PG≥16ms,+12V/+5V/+3.3V≥17ms),且其余时序均符合要求时,可获得满分评价。

在保持时间方面,GAMEMAX MAX P750B电源虽+12V、+5V以及+3.3V满载保持时间均大于17ms,且尚由较多余量,但其满载PG保持时间为14.8ms,比较遗憾未达到ATX 3.0要求。
噪音及风扇转速测试
在电源噪音测试环节中,我们会将电源产品放置在环境噪音低于10dBA的半无响室中央位置,环境温度控制在30℃-32℃区间,通过半无响室外的电子负载仪为电源提供负载,声级计的收音麦克风固定在距离电源风扇吸风面中心30cm的位置,通过红外探头对电源风扇转速进行测量。测试的所有操作将在半无响室外进行,完全排除人为干扰。测试过程中,我们会以50W为一档对电源进行测试,并记录电源的运行噪音及风扇转速数据,另外对于风扇停转的状态,我们将统一记录电源噪音为0dB。

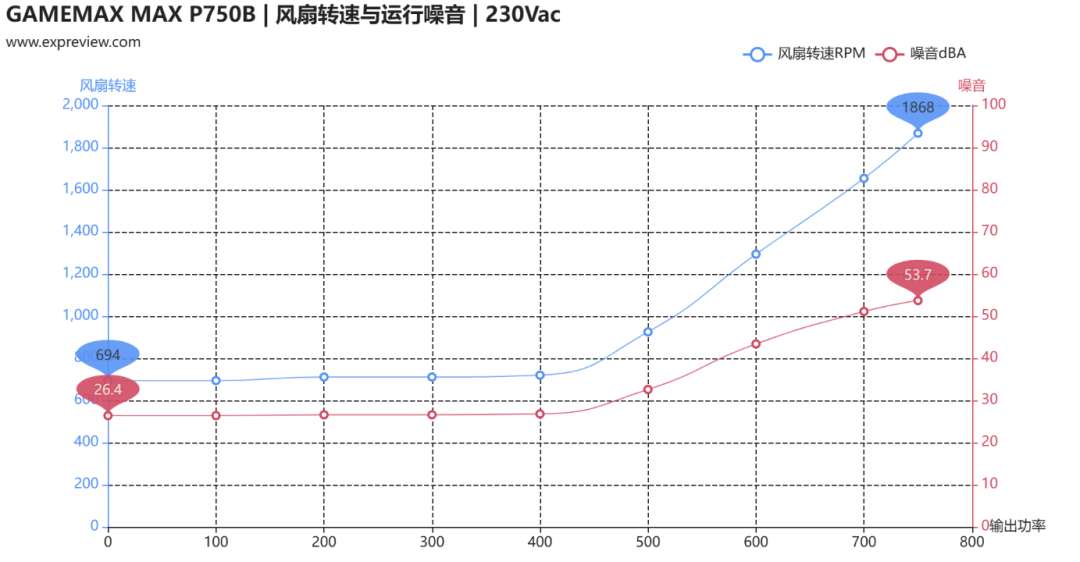

虽然GAMEMAX MAX P750B电源不支持风扇智能启停功能,但其轻载时静音表现比较优秀,从实测数据可以看到,当电源负载低于500W时,其噪音值均可控制在35分贝以内,在常规室内环境中基本不会对用户造成噪音听感。
但这款电源重载时风扇转速策略较为保守,当电源负载超过500W时,风扇转速会随着负载的增加而迅速提升,当电源满载时,风扇转速可达1868RPM,此时噪音值约为53.7分贝。
GAMEMAX MAX P750B得分及点评

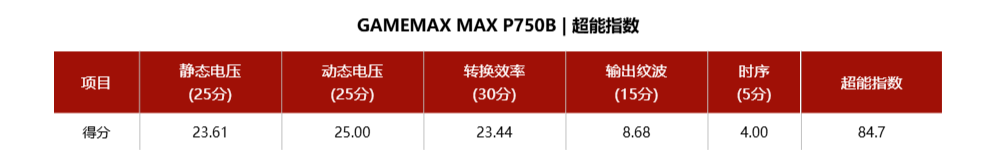

按照我们目前的评分标准,GAMEMAX MAX P750B电源的超能指数为84.7分,综合表现符合入门级电源的水准。

在电气性能方面,GAMEMAX MAX P750B电源的转换效率、输出纹波以及保持时间都是意料之中的入门级电源水平,但或许是得益于全日系电解电容设计,但让人惊喜的是这款电源的电压稳定性表现非常出色,其+12V、+5V和+3.3V在静态均衡负载测试中电压调整率都可以控制在1%以内,模拟实机工况的交叉负载中,该产品的输出电压同样延续了上述的优秀表现,对于一款铜牌直出的电源来说该表现可谓是相当惊喜。

而使用体验方面,GAMEMAX MAX P750B电源虽是原生直出设计,但其为用户配备了更柔软的压纹线套,装机走线体验更佳。同时这款电源的噪音表现亦可圈可点,其在大部分负载工况下风扇都保持低转速,搭配主流平台进行家用娱乐使用基本不会对用户造成噪音干扰。当然一款定位入门级的产品不可能做到十全十美,我们拆解发现这款电源内部还有2-3厘米的剩余空间,若可以将机身进一步缩短或许这款产品会在市场中更受欢迎。
√ 优点:
- 电压稳定性表现优秀
- 轻载时静音表现优秀
- 配备压纹线
- 全日系电解电容
X 缺点:
- 机身长度有优化空间
